paano gumagana ang diaphragm pumps?

Mga bomba ng diaphragm gumana sa pamamagitan ng paggamit ng isang nababaluktot na lamad na umuusad pabalik-balik upang lumikha ng isang vacuum sa pag-inom ng likido at isang positibong presyon upang ilabas ito. Ang reciprocating displacement mechanism na ito ay nagsisiguro ng seal sa pagitan ng drive mechanism at ng pumped liquid, na ginagawa itong perpekto para sa paghawak ng corosive, abrasive, o viscous fluid nang walang leakage.

Ang Pangunahing Mekanismo: Paano Gumagana ang Diaphragm Pump?

Ang pangunahing operasyon ng isang diaphragm pump ay nakasalalay sa pagbabago ng volume sa loob ng isang pump chamber na pinadali ng paggalaw ng isang flexible na diaphragm. Kapag ang dayapragm ay hinila palayo sa ulo ng bomba, ang dami ng silid ay tumataas, na nagpapababa sa panloob na presyon. Lumilikha ito ng vacuum na kumukuha ng likido sa pamamagitan ng inlet valve. Sa kabaligtaran, kapag ang dayapragm ay itinulak patungo sa ulo ng bomba, ang volume ay bumababa, pinatataas ang presyon at pinipilit ang likido palabas sa pamamagitan ng discharge valve.

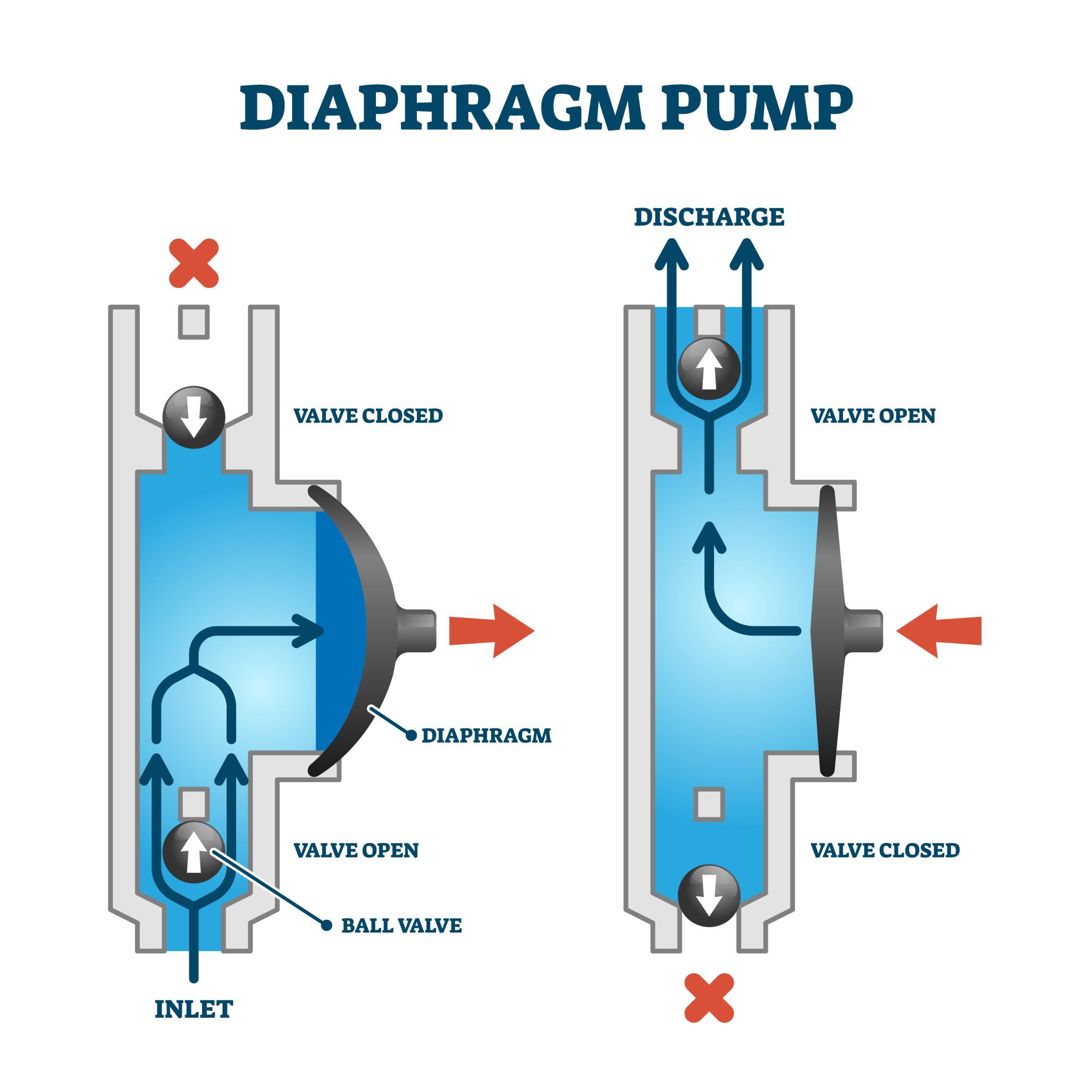

Para maintindihan paano gumagana ang diaphragm pumps nang detalyado, dapat tingnan ng isa ang two-stroke cycle:

• Ang Suction Stroke: Ang dayapragm ay gumagalaw palabas, na lumilikha ng low-pressure zone. Ang inlet check balbula nagbubukas dahil sa pagkakaiba ng presyon, na nagpapahintulot sa likido na makapasok sa silid, habang ang saksakan check valve nananatiling mahigpit na selyado.
• Ang Discharge Stroke: Ang dayapragm ay gumagalaw papasok, pinipiga ang likido. Pinipilit ng tumaas na presyon ang inlet check balbula upang isara at ang saksakan check valve upang buksan, ilalabas ang likido sa discharge pipe.

[Larawan ng prinsipyo ng pagtatrabaho ng diaphragm pump]

Mga Uri ng Diaphragm Pump at Ang Kanilang Mga Natatanging Operasyon

Ang mga diaphragm pump ay pangunahing ikinategorya ayon sa kanilang pinagmumulan ng kuryente: Air-Operated Double Diaphragm (AODD) pump at Motor-Driven (Mechanical/Hydraulic) pump. Ang bawat uri ay gumagamit ng parehong pangunahing paggalaw ng lamad ngunit naiiba sa kung paano inililipat ang enerhiya sa mismong diaphragm.

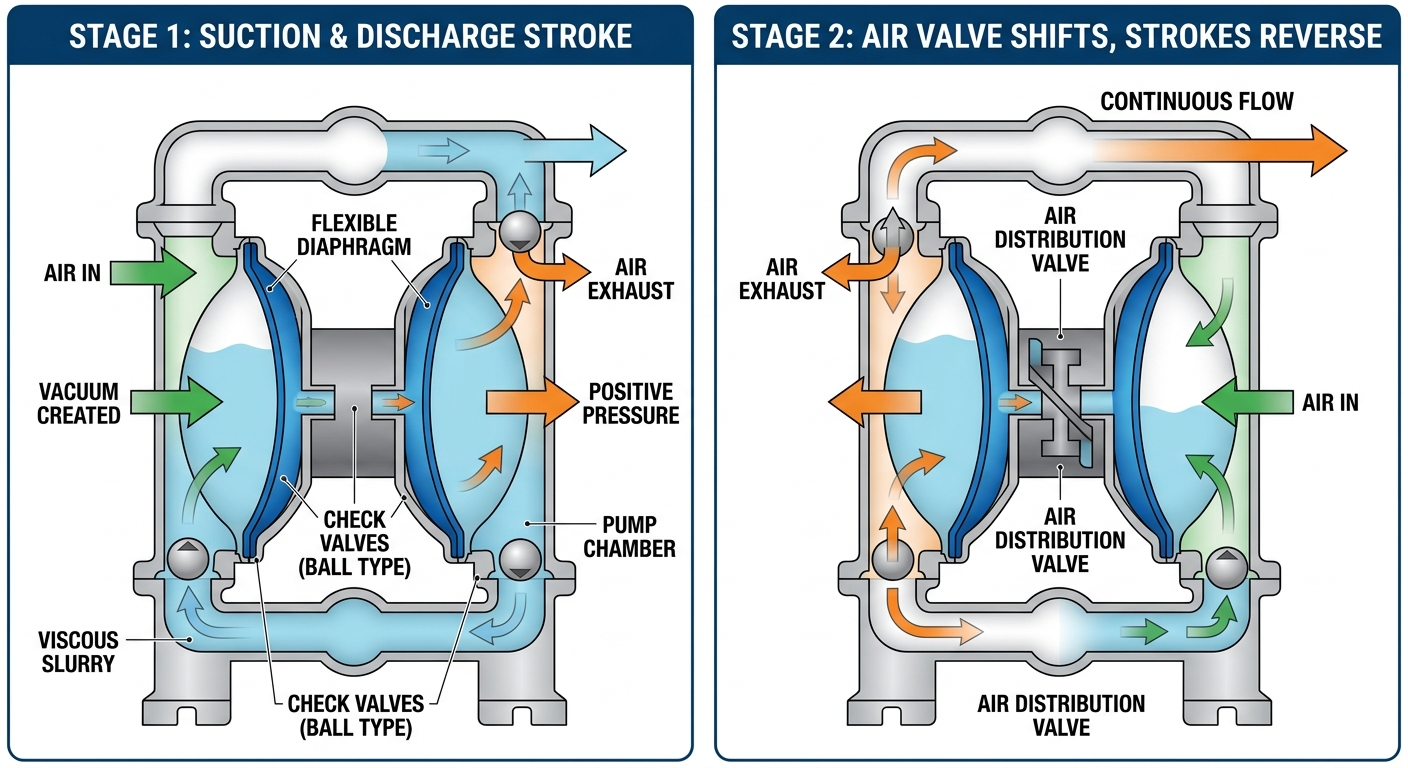

1. Air-Operated Double Diaphragm (AODD) Pumps

Ang mga AODD pump ay gumagamit ng naka-compress na hangin upang ilipat ang isang karaniwang baras na nagkokonekta sa dalawang diaphragms, na nagbibigay-daan para sa tuluy-tuloy na pagkilos ng pumping. Habang ang hangin ay nakadirekta sa likod ng diaphragm A, itinutulak nito ang likido palabas ng unang silid. Sabay-sabay, ang diaphragm B ay hinila papasok, na lumilikha ng pagsipsip sa pangalawang silid. Tinitiyak ng balbula ng pamamahagi ng hangin na ang supply ng hangin ay nagpapalit-palit sa pagitan ng dalawang panig.

2. Mechanically Actuated Diaphragm Pumps

Gumagamit ang mga bomba na pinapatakbo ng mekanikal na mekanismo ng crank o sira-sira na gear para pisikal na hilahin at itulak ang diaphragm. Pangkaraniwan ang disenyong ito sa mas maliliit na application at metering pump kung saan kinakailangan ang tumpak na kontrol sa haba ng stroke. Ito ay lubos na mahusay para sa mababang presyon ng kemikal na dosing.

3. Hydraulically Actuated Diaphragm Pumps

Ang mga hydraulic diaphragm pump ay gumagamit ng plunger upang i-pressure ang isang hydraulic fluid, na pagkatapos ay gumagalaw sa diaphragm. Dahil ang diaphragm ay "balanse" sa pagitan ng hydraulic fluid at ng pumped liquid, nakakaranas ito ng mas kaunting mekanikal na stress, na ginagawang angkop ang ganitong uri para sa mga high-pressure na pang-industriya na aplikasyon (hanggang sa 100 bar o higit pa).

Paghahambing ng Pagganap: AODD vs. Mechanical vs. Hydraulic

Ang pagpili ng tamang diaphragm pump ay depende sa kinakailangang presyon, bilis ng daloy, at likas na katangian ng likidong hinahawakan. Nasa ibaba ang isang detalyadong paghahambing ng tatlong pangunahing teknolohiya.

Tampok	Mga AODD Pump	Mga Mechanical Pump	Mga Hydraulic Pump
Pinagmumulan ng kuryente	Compressed Air	De-kuryenteng Motor	Electric/Hydraulic
Pinakamataas na Presyon	Katamtaman (8-10 bar)	Mababa hanggang Katamtaman	Napakataas (100 bar)
Self-Priming	Magaling	Mabuti	Mabuti
Paghawak ng Solids	Magaling	Limitado	Limitado
Pinakamahusay na Kaso ng Paggamit	Mga slurry/Kemikal	Paggamot ng Tubig	High-Pressure Dosing

Talahanayan 1: Paghahambing ng Pagsusuri ng Diaphragm Pump Technologies ayon sa Performance metrics

Mga Pangunahing Bentahe ng Paggamit ng Diaphragm Pumps

Ang pangunahing bentahe ng isang diaphragm pump ay ang walang seal na disenyo nito, na nag-aalis ng panganib ng pagtagas at binabawasan ang mga kinakailangan sa pagpapanatili. Hindi tulad ng mga centrifugal pump na nangangailangan ng mga mechanical seal o packing, ang nababaluktot na dayapragm gumaganap bilang isang static na selyo.

• Kakayahang Run-Dry: Karamihan Mga bomba ng AODD maaaring matuyo nang matagal nang walang pinsala sa mga panloob na bahagi, dahil walang mga umiikot na bahagi na lumilikha ng init mula sa alitan.
• Mga Pagpipilian sa Submersible: Maraming diaphragm pump ang idinisenyo upang lubusang lumubog sa likidong ibinobomba nito, sa kondisyon na ang tambutso ng hangin ay nalalabas sa itaas ng antas ng likido.
• Sensitibo sa Paggugupit: Nagbibigay ang mga ito ng banayad na pagkilos ng pumping, na mahalaga para sa mga likidong sensitibo sa paggugupit tulad ng mga produktong pagkain (mga sarsa, cream) o polymer na maaaring masira sa ilalim ng mabilis na pag-ikot ng iba pang mga uri ng bomba.
• Patunay ng pagsabog: Dahil ang mga bomba ng AODD ay tumatakbo sa hangin kaysa sa kuryente, likas ang mga ito ATEX-rate at ligtas para sa paggamit sa mga mapanganib o sumasabog na kapaligiran.

Pagpapanatili at Mga Karaniwang Hamon

Ang pinakakaraniwang punto ng pagkabigo sa mga sistemang ito ay ang dayapragm mismo, na sa kalaunan ay napapagod dahil sa patuloy na pagbabalik-tanaw. Pag-unawa paano gumagana ang diaphragm pumps nagsasangkot ng pagkilala na ang dayapragm ay bahagi ng pagsusuot.

Pagpili ng Materyal ng Diaphragm

Ang pagpili ng tamang materyal ay mahalaga para sa mahabang buhay. Halimbawa, PTFE (Teflon) nag-aalok ng higit na paglaban sa kemikal ngunit hindi gaanong nababaluktot kaysa sa Santoprene or Nitrato . Sa isang pag-aaral ng mga planta sa pagpoproseso ng kemikal, ang paglipat sa isang mas katugmang elastomer ay nagpapataas ng buhay ng diaphragm ng higit sa 300%, na makabuluhang binabawasan ang downtime.

Mga Sagabal sa Balbula

Ang mga check valve (uri ng bola o flap) ay dapat na nakaupo nang perpekto upang mapanatili ang daloy. Kung ang isang solidong butil ay lumulutang sa upuan ng balbula, mawawala ang kalakasan ng bomba. Nagagamit may timbang na mga bola ng balbula kadalasang makakapaglutas ng mga isyu kung saan ang likido ay masyadong malapot para sa mga karaniwang bola upang mabilis na maupo.

Mga FAQ: Pag-unawa sa Operasyon ng Diaphragm Pump

Konklusyon

Ang pag-master sa tanong na "paano gumagana ang mga diaphragm pump" ay nagbibigay-daan sa mga industriya na i-optimize ang kanilang mga proseso sa paglilipat ng likido para sa kaligtasan at kahusayan. Nakikitungo ka man sa mga agresibong kemikal, makapal na slurries, o sensitibong produkto ng pagkain, ang diaphragm pump ay nananatiling isa sa mga pinaka-versatile at maaasahang tool sa modernong engineering. Sa pamamagitan ng pagpili ng tamang uri at materyal ng drive, masisiguro mo ang isang pangmatagalan, walang tagas na solusyon para sa iyong pinakamahirap na pangangailangan sa pumping.
