Gabay sa Air Operated Double Diaphragm Pump | Paggawa at Pagpili

Kung ang iyong proseso ay nagsasangkot ng paglilipat ng putik, abrasive slurries, viscous fluid, o shear-sensitive na likido, malamang ang isang air operated double diaphragm pump (AODD pump) ay malamang na isa sa mga pinakapraktikal na solusyon na magagamit. Hindi tulad ng mga centrifugal pump na umaasa sa mga umiikot na impeller, ang isang AODD pump ay gumagamit ng naka-compress na hangin upang ilipat ang dalawang flexible na diaphragm pabalik-balik, na lumilikha ng isang positibong displacement effect na kayang humawak ng napakalawak na hanay ng mga likido. Dahil hindi ito nangangailangan ng kuryente at maaaring matuyo nang walang pinsala, ito ay naging isang pangunahing pagpipilian sa mga industriya ng kemikal, pagkain, kapaligiran, at pagmimina. Bago suriin ang mga partikular na modelo, nakakatulong na maunawaan kung paano gumagana ang mga pump na ito, kung ano ang mahusay na ginagawa ng mga ito, kung saan kulang ang mga ito, at kung ano ang dapat isaalang-alang kapag pumipili ng isa. Para sa direktang pagtingin sa mga available na configuration, magagawa mo galugarin ang aming koleksyon ng air operated diaphragm pump .

Tagagawa ng Pneumatic Diapagm Pump | AODD Diapagm Pump Ang Shanghai Haoyang Pump Valve Manufacturing Co., Ltd. ay isang China pneumatic double diapagm pump manufacturer at AODD diapagm pump factory,... Tingnan ang Produkto →

Ano ang Air Operated Double Diaphragm Pump?

Ang AODD pump ay isang uri ng positive displacement pump na ganap na pinapagana ng compressed air. Binubuo ito ng dalawang pump chamber, dalawang flexible diaphragms na konektado ng isang common shaft, isang pneumatic air distribution system, at isang set ng check valves. Habang ang compressed air ay salit-salit na pumipindot sa bawat diaphragm, ang likido sa kabilang panig ay inilalabas at itinutulak palabas sa paulit-ulit na ikot.

Ang pangunahing pagkakaiba sa pagitan ng isang AODD pump at isang centrifugal pump ay ang prinsipyo ng pagpapatakbo. Ang isang centrifugal pump ay gumagamit ng high-speed rotation upang magbigay ng kinetic energy sa fluid, na nangangahulugang bumababa ang flow rate nito habang tumataas ang presyon ng system. Ang isang AODD pump, sa kabilang banda, ay nagpapalipat-lipat ng isang nakapirming dami ng likido sa bawat stroke, kaya ang output nito ay mas predictable at hindi gaanong apektado ng mga pagbabago sa presyon. Ginagawa nitong mas epektibo ang mga AODD pump para sa makapal, abrasive, o solids-laden na media na mabilis masira o makabara sa isang centrifugal impeller.

Paano Gumagana ang Air Operated Double Diaphragm Pump?

Ang pumping cycle ay maaaring hatiin sa apat na malinaw na hakbang. Ang pag-unawa sa mga hakbang na ito ay nagpapadali sa pag-diagnose ng mga isyu sa pagganap at ipaliwanag sa mga operator kung bakit kumikilos ang pump sa paraang ginagawa nito.

1. Ang naka-compress na hangin ay pumapasok sa kaliwang silid ng hangin. Itinutulak ng hangin ang kaliwang diaphragm sa kanan, at dahil ang dalawang diaphragm ay konektado sa pamamagitan ng isang baras, ang kanang diaphragm ay hinila sa kaliwa nang sabay.
2. Ang kaliwang silid ay lumalawak at ang kanang silid ay nag-compress. Habang ang kaliwang diaphragm ay gumagalaw pakanan, ang volume ng kaliwang fluid chamber ay tumataas, na lumilikha ng negatibong presyon na nagbubukas sa inlet check valve at kumukuha ng fluid papasok. Kasabay nito, ang kanang fluid chamber ay na-compress, na pinipilit ang fluid nito palabas sa pamamagitan ng discharge check valve at papunta sa outlet pipe.
3. Ang pneumatic distribution valve ay nagbabago. Kapag ang kaliwang diaphragm ay umabot na sa dulo ng stroke nito, ito ay nagtutulak sa isang pilot valve na nagsenyas sa pangunahing air valve na lumipat. Ang naka-compress na hangin ay nakadirekta na ngayon sa kanang silid ng hangin.
4. Ang cycle ay umuulit sa kabaligtaran. Ang kanang diaphragm ay gumagalaw pakaliwa, na pinupuno ang kanang silid ng likido habang ang kaliwang silid ay naglalabas ng likido nito. Ang alternating motion na ito ay nagdudulot ng tuluy-tuloy, pumipintig na daloy.

Ang mga check valve, kadalasang uri ng bola o flap, ay mahalaga sa prosesong ito. Tinitiyak nila na ang likido ay dumadaloy sa isang direksyon lamang, na pumipigil sa backflow kapag ang diaphragm ay bumaligtad. Ang sistema ng pamamahagi ng hangin, kadalasang isang panloob na naka-mount na spool valve, ay awtomatikong humahawak sa paglipat nang walang anumang panlabas na signal ng kontrol. Dahil ang pagkilos ng pumping ay hinihimok lamang ng compressed air, ang pump ay maaaring gumana nang ligtas sa mga sumasabog na atmospheres kung saan ang mga de-koryenteng motor ay magpapakita ng panganib sa pag-aapoy.

Ano ang Mga Pangunahing Tampok at Benepisyo ng AODD Pumps?

Nakuha ng mga AODD pump ang kanilang reputasyon sa mga pang-industriyang setting dahil sa isang kumbinasyon ng mga pakinabang sa pagpapatakbo na maaaring itugma ng ilang iba pang uri ng pump sa isang pakete.

• Kakayahang dry-run: Ang isang AODD pump ay maaaring tumakbo nang walang katapusan nang walang likido nang hindi nakakasira sa mga panloob na bahagi nito. Ito ay isang malaking kalamangan sa mga centrifugal pump, na umaasa sa pumped fluid upang mag-lubricate at palamig ang seal area.
• Self-priming: Ang pump ay lumilikha ng malakas na pagsipsip at maaaring mag-angat ng likido mula sa isang tuyo na simula nang walang manual priming. Mahusay din itong pinangangasiwaan ang nagambalang daloy, awtomatikong nagpapatuloy sa sandaling bumalik ang likido.
• Leak-free na disenyo: Sa pamamagitan lamang ng mga static na seal at walang umiikot na shaft seal, ang mga AODD pump ay hindi naglalabas ng likido sa atmospera. Ginagawa nitong angkop ang mga ito para sa mga mapanganib o mamahaling kemikal kung saan hindi katanggap-tanggap ang mga pagtulo at pagtapon.
• Kaligtasan ng intrinsic na pagsabog: Walang de-kuryenteng motor o mga kable ay nangangahulugang walang spark. Ang naka-compress na hangin ay ang tanging mapagkukunan ng enerhiya, kaya ang bomba ay natural na ligtas para sa mga nasusunog na likido, solvent, at maalikabok na kapaligiran.
• Kakayahang pangasiwaan ang mahirap na media: Ang mga pump na ito ay maaaring maglipat ng mga high-viscosity fluid, slurries na may suspended solids, abrasive suspension, at shear-sensitive na mga produkto tulad ng latex, food emulsion, at biological na likido nang hindi pinapababa ang mga ito.
• Kontrol ng daloy ng variable: Maaaring ayusin ng mga operator ang daloy ng daloy sa pamamagitan lamang ng pag-regulate ng inlet air pressure o air volume. Ginagawa nitong madaling isama ang mga AODD pump sa mga filling, dosing, at mga application ng pagsukat.
• Portability at simpleng pagpapanatili: Ang compact na disenyo at kawalan ng kumplikadong umiikot na mga bahagi ay ginagawang madaling i-install, ilipat, at serbisyo ang mga pump na ito. Ang pagpapalit ng mga diaphragm o check valve ay karaniwang maaaring gawin sa lugar sa loob ng isang oras.

Ano ang mga Limitasyon ng AODD Pumps at Paano Matutugunan ang mga Ito?

Walang perpektong uri ng bomba, at ang matapat na pagtatasa ng mga limitasyon ng pump ng AODD ay nakakatulong na maiwasan ang mga sorpresa sa panahon ng pag-install at pagpapatakbo. Ang tatlong pinakakaraniwang binabanggit na mga disbentaha ay ang ingay, pagbuo ng yelo sa tambutso, at mga limitasyon sa presyon. Lahat ng mga ito ay mapapamahalaan gamit ang tamang configuration.

ingay. Ang mga bomba ng AODD ay naglalabas ng naka-compress na hangin nang direkta sa atmospera, na bumubuo ng makabuluhang ingay, lalo na sa mas mataas na bilis ng pagpapatakbo. Ang praktikal na lunas ay ang pag-install ng muffler sa exhaust port o ilagay ang pump sa isang acoustic enclosure. Maraming mga bomba ang mayroon nang pangunahing silencer, ngunit ang pagdaragdag ng isang mas epektibo ay maaaring mabawasan nang malaki ang mga antas ng ingay sa mga permanenteng pag-install.

Icing sa tambutso. Kapag ang compressed air ay mabilis na lumalawak sa pamamagitan ng exhaust port, pinapalamig nito ang nakapaligid na hangin at nagiging sanhi ng moisture na mag-condense at mag-freeze. Maaari nitong paghigpitan ang daloy ng tambutso at kalaunan ay i-stall ang pump sa mga mahalumigmig na kapaligiran. Kasama sa mga solusyon ang paggamit ng isang pinalamig na air dryer, pag-install ng air filter-regulator-dryer unit sa itaas ng agos ng pump, o pagruta ng tambutso sa isang pinainit na lugar. Sa malamig na mga kondisyon, nakakatulong din ang panaka-nakang awtomatikong pagpapatuyo ng air receiver.

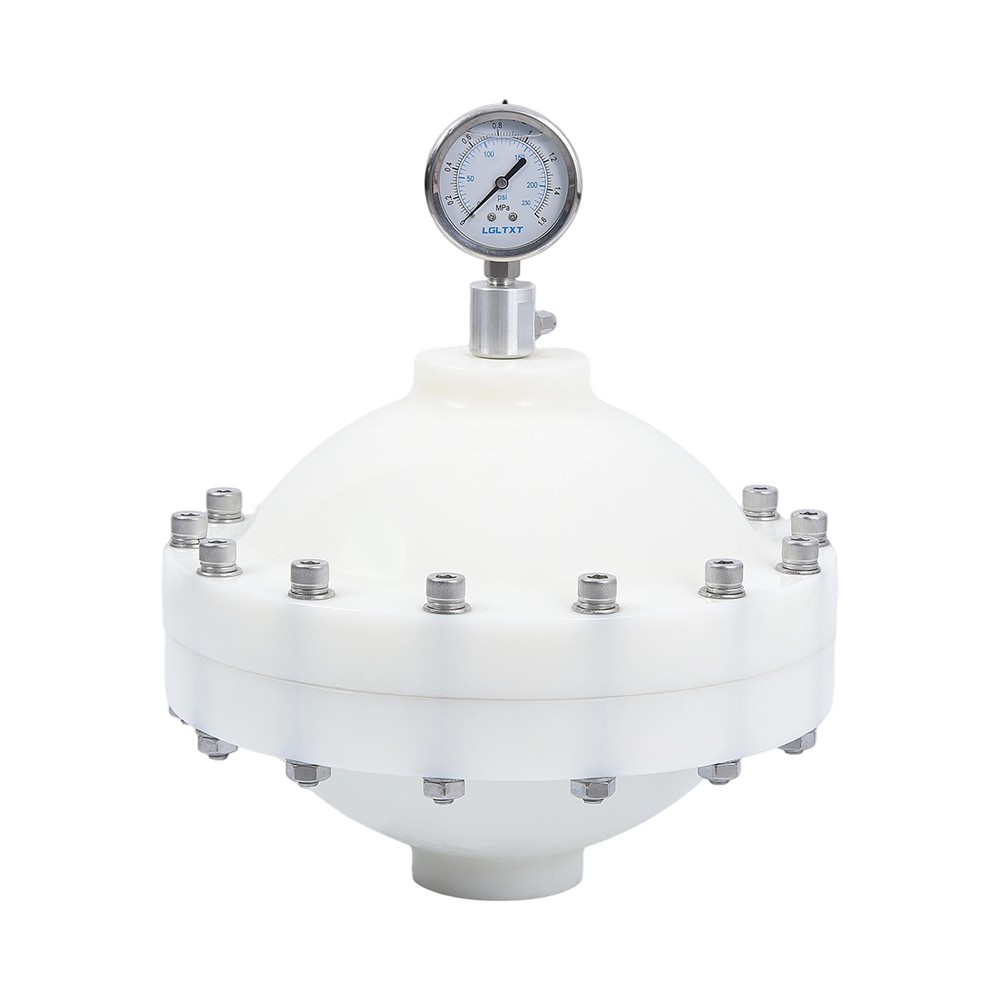

Mga limitasyon ng presyon at pulsation. Ang isang AODD pump ay karaniwang pinakaangkop para sa mga presyon ng paglabas hanggang sa humigit-kumulang 100 hanggang 125 psi (7 hanggang 8.6 bar), depende sa modelo at suplay ng hangin. Para sa mga tungkulin ng napakataas na presyon, mas angkop ang plunger pump o high-pressure centrifugal. Bukod pa rito, ang alternating na pagkilos ng diaphragm ay gumagawa ng pulsating flow na maaaring lumikha ng vibration at hydraulic hammer sa piping. Pagkasyahin a pulsation dampener para sa mas maayos na daloy sa gilid ng discharge upang bawasan ang mga pressure spike na ito at pagbutihin ang katatagan ng system. Sa pagsasagawa, ang mga limitasyong ito ay lubos na nauunawaan at madaling pinamamahalaan sa karamihan ng mga pang-industriyang instalasyon.

Saan Ginagamit ang Air Operated Double Diaphragm Pumps?

Ang versatility ng AODD pump ay pinakamahusay na inilalarawan ng hanay ng mga industriya na umaasa sa mga ito araw-araw. Ang karaniwang thread sa lahat ng mga application na ito ay ang pangangailangan upang ilipat ang mga likido na makakasira, makabara, o magpapalubha sa iba pang mga disenyo ng bomba.

Pagproseso ng Kemikal at Petrochemical

Gumagamit ang mga kemikal na planta ng AODD pump upang maglipat ng mga acid, caustics, solvents, at polymer emulsion. Dahil ang pump ay hindi nangangailangan ng kuryente, ligtas nitong mahawakan ang mga nasusunog na likido tulad ng acetone, toluene, at mga alkohol sa mga lugar na nauuri bilang mga sumasabog na atmospheres. Ang pagpili ng materyal ay kritikal dito, dahil ang katawan ng bomba ay dapat na chemically compatible sa fluid. Ang mga katawan ng PP at PVDF ay lumalaban sa maraming mga agresibong acid at solvent, habang ang hindi kinakalawang na asero ay nababagay sa parehong mga nakakaagnas na kemikal at mataas na kadalisayan na mga aplikasyon. Para sa malalakas na mineral acid at serbisyong kemikal na may mataas na temperatura, suriin PVDF (Kynar) diaphragm pump para sa mga agresibong kemikal upang kumpirmahin ang pagiging tugma sa iyong partikular na fluid matrix.

Pangkapaligiran at Paggamot sa Tubig

Ang mga pasilidad sa paggamot ng wastewater sa munisipyo at industriya ay gumagamit ng mga AODD pump para sa paglilipat ng putik, polymer flocculant dosing, at pagpapakain ng lime slurry. Ang kakayahan ng pump na pangasiwaan ang mataas na nilalaman ng mga solido nang walang pagbara ang pangunahing dahilan ng katanyagan nito dito. Ang madalas na dry running, madalas na hindi maiiwasan kapag ang mga tangke ay walang laman, ay hindi rin nakakapinsala sa pump.

Pagkain, Inumin, at Parmasyutiko

Ang mga industriyang ito ay nangangailangan ng malinis na paglipat ng mga produktong sensitibo sa paggugupit. Ang mga AODD pump ay nagpapagalaw ng pulp ng prutas, tsokolate, pulot, jam, mga produkto ng pagawaan ng gatas, mga suspensyon sa parmasyutiko, at mga aktibong sangkap nang hindi sinisira ang kanilang istraktura. Ang konstruksyon na hindi kinakalawang na asero ay nakakatugon sa mga kinakailangan sa kalinisan at kaagnasan, at pinipigilan ng selyadong disenyo ang paglabas ng kontaminasyon o pagpasok ng bakterya. Sa serbisyo ng pagkain at inumin, ang hindi kinakalawang na asero AODD pump series ay ang natural na panimulang punto sa panahon ng pagtutukoy.

Custom na 1/2 Ang Shanghai Haoyang Pump Valve Manufacturing Co., Ltd ay nangungunang China 1/2'|3/4' Stainless steel diaphragm pump manufacturer at custom factory... Tingnan ang Produkto →

Mga Pintura, Patong, at Keramik

Mahirap ilipat ang mga high-viscosity na pintura, ceramic glaze, at abrasive pigment slurries gamit ang mga centrifugal pump dahil sa pag-aayos at pagkasira. Ang mga bomba ng AODD ay hinahawakan ang mga media na ito nang malumanay ngunit matatag, at ang kanilang mabagal na bilis ng stroke ay nagpapaliit ng abrasion sa mga panloob na bahagi. Ang mga gastos sa pagpapanatili ay nananatiling mababa kahit na ang pumping ng mga materyales na may makabuluhang solidong nilalaman.

Pagmimina at Konstruksyon

Ang pag-dewatering ng minahan, paglilipat ng putik, paghawak ng mga tailing, at paggamit ng shotcrete ay lahat ay nakikinabang sa mga AODD pump. Ang kanilang portability ay nagbibigay-daan sa kanila na madaling ilipat sa paligid ng isang site, at ang kanilang dry-run na kakayahan ay nangangahulugan na maaari nilang i-pump down ang isang sump nang ganap nang walang pangangasiwa ng operator.

Pangkalahatang Pang-industriya

Ang mga tinta, adhesive, resin, at lubricant ay regular na ipinapaikot, inililipat, o sinusukat gamit ang mga AODD pump. Ang kanilang pagiging simple ay isinasalin sa mas mababang mga kinakailangan sa pagsasanay sa pagpapanatili, at ang kakayahang mabilis na ayusin ang daloy sa pamamagitan ng pag-on ng regulator ay isang praktikal na kalamangan sa mga linya ng produksyon.

Paano Piliin ang Tamang AODD Pump para sa Iyong Aplikasyon?

Ang pagpili ng tamang AODD pump ay isang bagay ng pagtutugma ng konstruksyon at laki ng pump sa iyong partikular na mga kondisyon ng proseso. Ang isang sistematikong apat na hakbang na diskarte ay binabawasan ang panganib ng mga napaaga na pagkabigo at mga isyu sa pagganap.

Hakbang 1: Tukuyin ang Mga Katangian ng Fluid

Ang pagiging tugma ng kemikal ay dapat ang iyong panimulang punto dahil ito ang nagdidikta sa pagpili ng basang materyal. Ang mga katawan ng aluminyo ay matipid at gumagana nang maayos sa mga produktong petrolyo, tubig, at maraming mga solvent na hindi masyadong kinakaing unti-unti. Ang mga stainless steel na katawan ay nababagay sa mga produktong pagkain, parmasyutiko, tubig-dagat, at medyo nakakaagnas na mga kemikal, na nag-aalok ng mas madaling sanitization. Ang mga polypropylene (PP) na katawan ay lumalaban sa malawak na hanay ng malalakas na acid, alkali, at mga kemikal na pang-industriya sa katamtamang temperatura, na ginagawa itong isang karaniwang pagpipilian sa serbisyo ng paglilipat ng kemikal. Nag-aalok ang PVDF (Kynar) ng pinakamalawak na chemical compatibility at mas mataas na temperature tolerance, kaya naman mas pinipili ito para sa mga demanding environment na kinasasangkutan ng concentrated acid, oxidizer, at ultrapure fluid. Para sa pangkalahatang serbisyong pang-industriya kung saan hindi nababahala ang kaagnasan, aluminyo katawan AODD sapatos na pangbabae nag-aalok ng pinaka-cost-effective na panimulang punto.

Custom na 1/2 Ang Shanghai Haoyang Pump Valve Manufacturing Co., Ltd ay nangunguna sa China 1/2'|3/4' aluminyo diaphragm pump manufacturer at custom na pabrika, Fluid ... Tingnan ang Produkto →

Hakbang 2: Tukuyin ang Iyong Daloy at Mga Kinakailangan sa Ulo

Tukuyin ang pinakamataas na rate ng daloy na kailangan mo sa mga galon kada minuto at ang kabuuang presyon sa paglabas o patayong pag-angat na dapat lampasan ng bomba. Tinutukoy ng dalawang parameter na ito ang kinakailangang laki ng bomba at hinihimok ang diameter ng port ng koneksyon. Ang isang 1/4-inch pump ay maaaring maghatid ng ilang gallons kada minuto, habang ang isang 3-inch na modelo ay maaaring maghatid ng higit sa 200 gallons kada minuto sa katamtamang presyon. Palaging suriin ang curve ng performance ng tagagawa ng pump, dahil nag-iiba ang daloy ng AODD sa parehong air pressure at discharge head.

Hakbang 3: Suriin ang Kapaligiran sa Pag-install

Isaalang-alang kung ang pump ay ilalagay sa isang lugar na posibleng sumasabog, gagamitin sa isang portable na papel, o ilalagay sa isang lugar na sensitibo sa ingay. Kung posible ang isang sumasabog na kapaligiran, kumpirmahin na ang pump ay ganap na pneumatic at ang anumang mga accessory ay na-rate nang naaayon. Kung masikip ang espasyo o dapat lumipat ang pump sa pagitan ng mga workstation, ang indibidwal na serye ng materyal ay kadalasang nagbibigay ng mga compact, portable na opsyon na may mga handle o mounting bracket.

Hakbang 4: Magplano para sa Pagpapanatili at Mga Spare Part

Ang mga AODD pump ay kabilang sa mga pinaka-naaayos na pump sa merkado, ngunit ang kadalian ng pag-access sa mga diaphragm, ball valve, at upuan ay nag-iiba ayon sa disenyo. Pumili ng isang modelo na nagbibigay-daan sa mabilis na pag-disassembly nang walang mga espesyal na tool. Kumpirmahin na ang mga ekstrang bahagi ay makukuha mula sa tagagawa at ang mga seal kit ay tumutugma sa temperatura ng likido at kemikal na kapaligiran. Ang isang tagagawa na maaaring magbigay ng mga tunay na consumable kit, tulad ng mga diaphragm at valve ball, ay makakatulong sa iyo na maiwasan ang magastos na downtime sa ibang pagkakataon.

Ang talahanayan sa ibaba ay nagbubuod kung paano umaayon ang iba't ibang klase ng materyal sa mga karaniwang pangangailangan sa aplikasyon. Gamitin ito bilang isang paunang sanggunian, pagkatapos ay kumunsulta sa tagagawa upang i-verify ang pagiging tugma sa iyong eksaktong konsentrasyon at temperatura ng kemikal.

Konklusyon

Ang air operated double diaphragm pump ay isang versatile, maaasahan, at ligtas na solusyon para sa paglilipat ng mga likido sa isang malawak na cross-section ng industriya. Ang kakayahan nitong magpatuyo, mag-self-prime, humawak ng abrasive at malapot na media, at gumana nang walang kuryente ay ginagawa itong isang nakakahimok na pagpipilian kung saan man ang pagiging maaasahan ay higit na mahalaga kaysa sa pinakabagong trend ng engineering. Ang bomba ay hindi walang limitasyon, ngunit ang mga isyu sa ingay, icing, at pulsation ay lahat ng kilalang problema sa mga karaniwang, epektibong pag-iwas.

Kapag lumipat ka mula sa pag-unawa sa teknolohiya tungo sa pag-shortlist ng mga supplier, tumuon sa apat na mga haligi ng pagpili na sakop sa itaas: fluid compatibility, daloy at mga kinakailangan sa head, installation environment, at maintainability. Ang mga pamantayang ito ay gagabay sa iyo patungo sa tamang materyal at laki ng port, ito man ay isang matipid na aluminum-bodied na bomba para sa araw-araw na paglipat ng tungkulin, isang hindi kinakalawang na asero na yunit para sa serbisyo ng pagkain at parmasyutiko, o isang modelo ng PVDF para sa hinihingi na tungkulin sa kemikal. Suriin ang iyong mga parameter ng proseso laban sa talahanayan ng materyal, pagkatapos ay i-browse ang aming hanay at makipag-ugnayan sa pabrika para sa pagsusuri ng detalye bago gawin ang iyong panghuling desisyon sa pagbili.
